TRIQBRIQ WS25

WS25 auf einen Blick

Details & Modelle (2D & 3D) gesammelt

WS25_A_DE_101_F_1

WS25 Anschlussdetails gesamt

WS25 2D Modelle (dwg)

WS25 BIM Modelle (ifc)

WS25

BRIQ

TRIQBRIQ_Produktfotos-083

Holzbaustein (BRIQ)
BIM Modell

WS25B50 (IFC): LOD 200

WS25B50 (IFC): LOD 350

WS25B50 (IFC): LOD 400

TRIQBRIQ_Produktfotos-041

Holzbaustein (BRIQ)
BIM Modell

WS25B25 (IFC): LOD 200

WS25B25 (IFC): LOD 350

WS25B25 (IFC): LOD 400

Holzbaustein (BRIQs) DWGs

W_WS25_10_Bodenanschluss

Bodenanschluss

WS25_A_DE_101_F_1

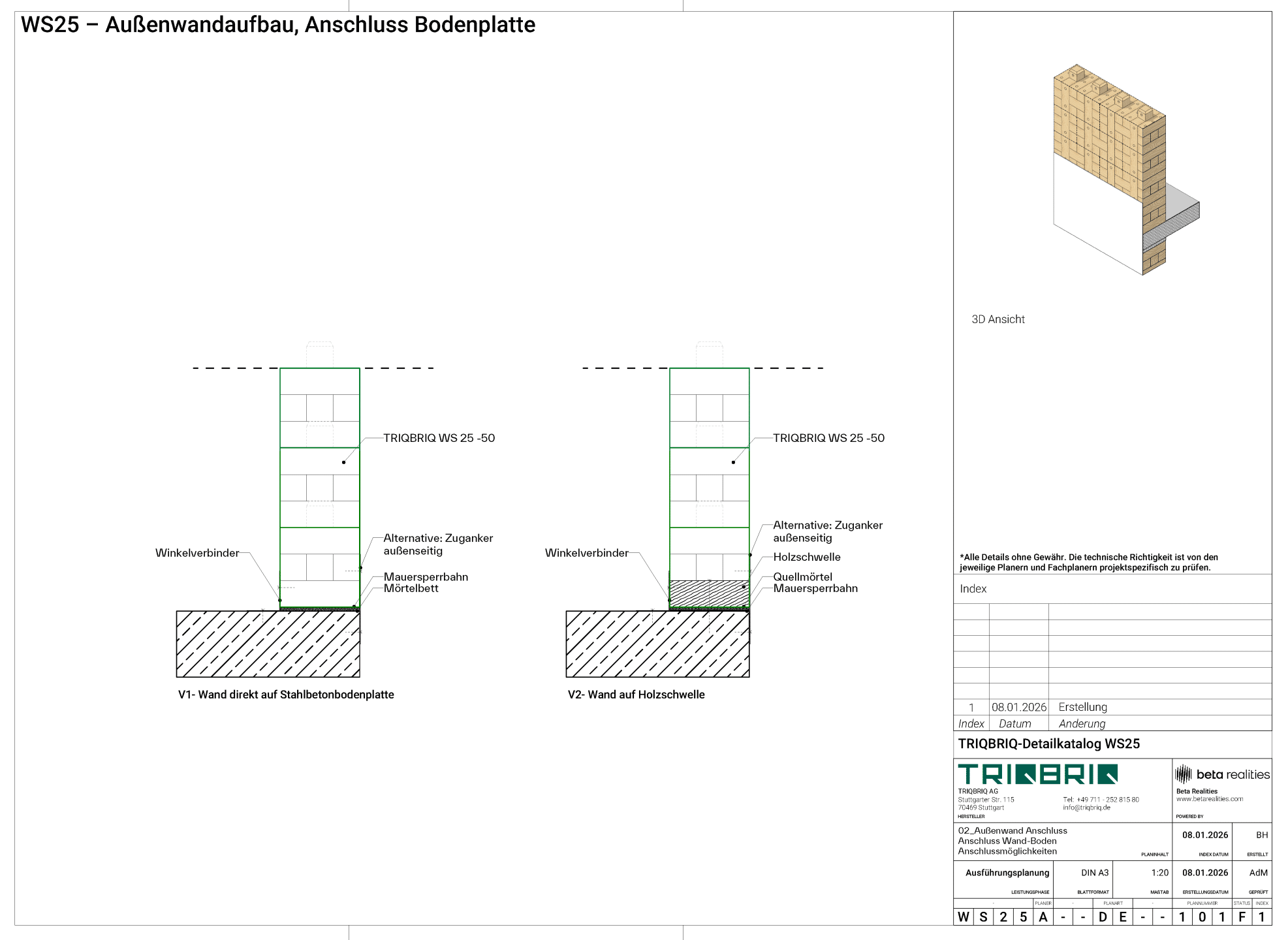

Außenwandaufbau,
Anschluss Bodenplatte
WS25_A_DE_101_F_1

BIM Modell (ifc)

WS25_A_DE_102_F_1

Außenwandaufbau,
Anschluss Loggia
WS25_A_DE_102_F_1

BIM Modell (Ifc)

WS25_A_DE_103_F_1

Anschluss Fundament Stahlbetonplatte
WS25_A_DE_103_F_1

BIM Modell (Ifc)

WS25_A_DE_104_F_1

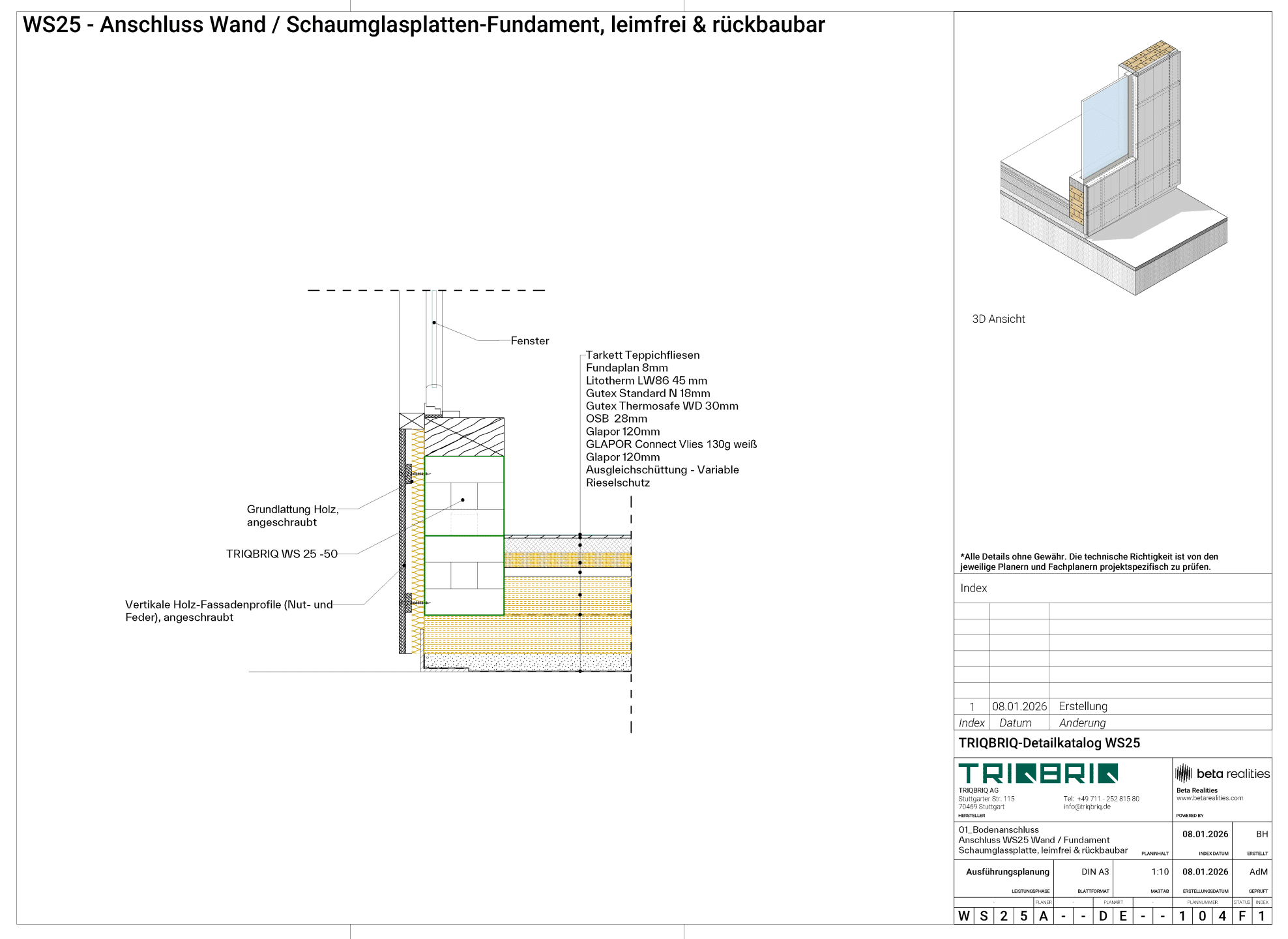

Anschluss Schaumglasplatten-Fundament, leimfrei & rückbaubar
WS25_A_DE_104_F_1

BIM Modell (Ifc)

WS25_A_DE_105_F_1

Anschluss Wand / Schaumglasplatten-Fundament
WS25_A_DE_105_F_1

BIM Modell (Ifc)

Bodenanschluss DWGs

W_WS25_20_Deckenanschluss

Deckenanschluss

WS25_A_DE_201_F_1

Anschluss Wand /
Terrasse (Attika)
WS25_A_DE_201_F_1

BIM Modell (Ifc)

WS25_A_DE_202_F_1

Anschluss Wand /
Flachdach (Gründach)
WS25_A_DE_202_F_1

BIM Modell (ifc)

WS25_A_DE_203_F_1

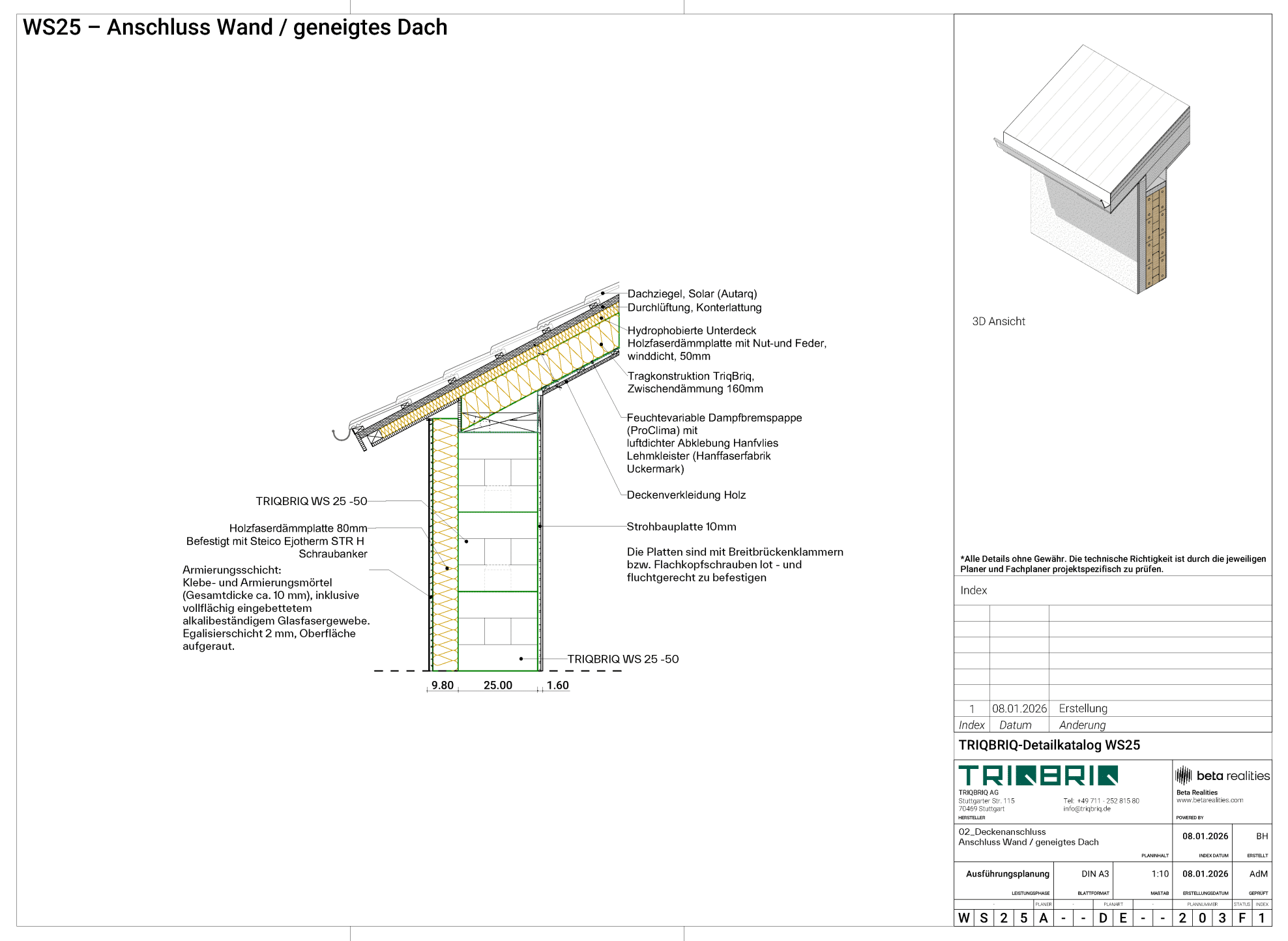

Anschluss Wand /
geneigtes Dach
WS25_A_DE_203_F_1

BIM Modell (ifc)

WS25_A_DE_204_F_1

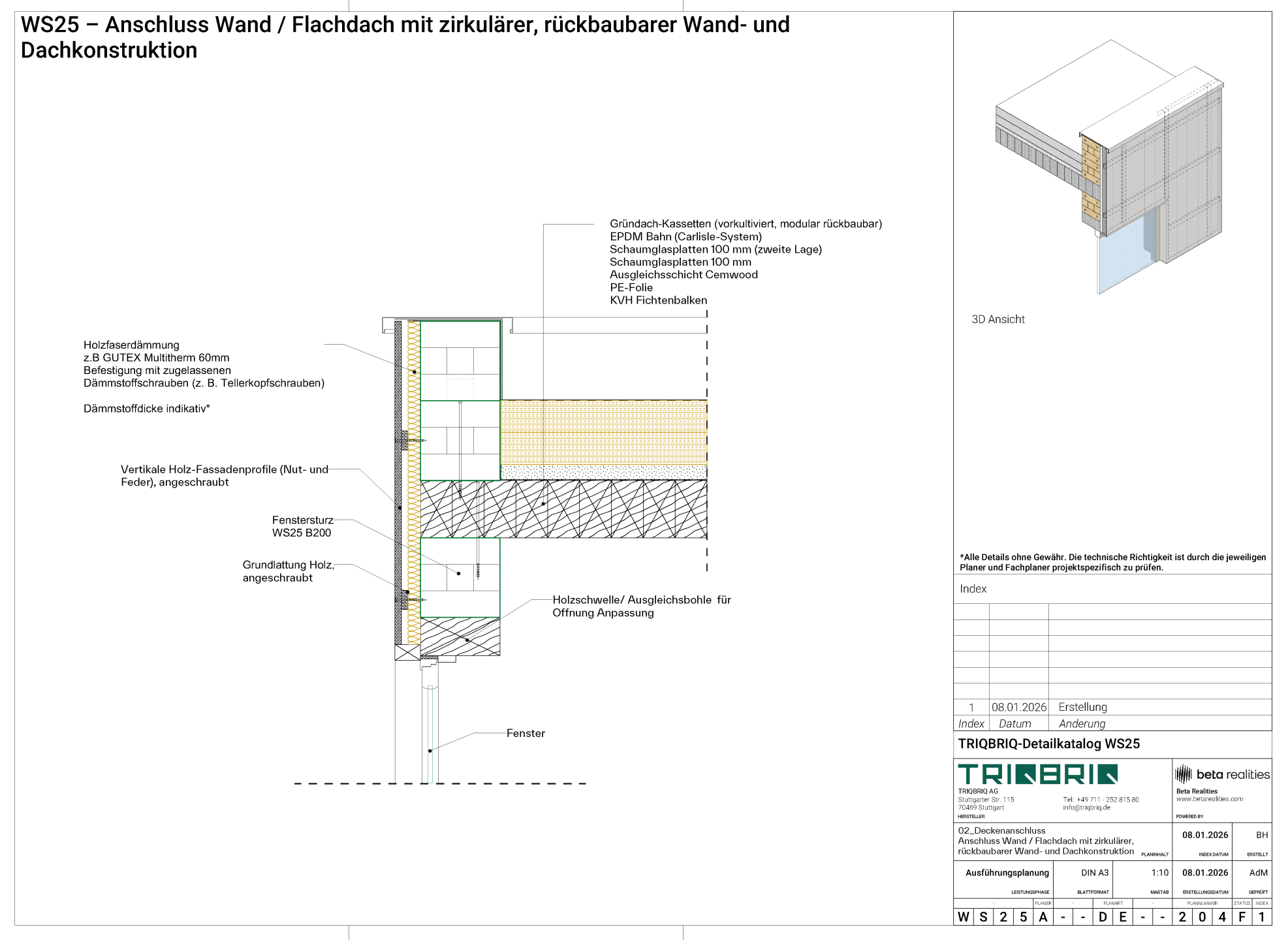

Anschluss Wand / Flachdach mit zirkulärer, rückbaubarer Wand- & Dachkonstruktion
WS25_A_DE_204_F_1

BIM Modell (ifc)

WS25_A_DE_205_F_1

Anschluss Wand / Dachaufbau mit Korkdämmschüttung & Erde
WS25_A_DE_205_F_1

BIM Modell (ifc)

Deckenanschluss DWGs

W_WS25_30_Außenwändeanschluss

Außenwändeanschluss

WS25_A_DE_301_F_1

Anschluss Außenwand /
Betondecke
WS25_A_DE_301_F_1

BIM Modell (ifc)

WS25_A_DE_302_F_1

Außenwand / Betondecke mit
PE-Folie als Wandschutz
WS25_A_DE_302_F_1

BIM Modell (ifc)

WS25_A_DE_303_V_1

Anschluss Wand mit
Vorsatzschale / Balkendecke
WS25_A_DE_303_V_1

BIM Modell (ifc)

WS25_A_DE_304_F_1

Anschluss Wand mit
Vorsatzschale / CLT-Decke
WS25_A_DE_304_F_1

BIM Modell (ifc)

WS25_A_DE_305_F_1

Anschluss Wand /
Fenster
WS25_A_DE_305_F_1

BIM Modell (ifc)

WS25_A_DE_306_F_1

Anschluss Wand /
bodentiefes Fenster
WS25_A_DE_306_F_1

BIM Modell (ifc)

WS25_A_DE_307_F_1

Anschluss Wand /
Eingangstür
WS25_A_DE_307_F_1

BIM Modell (ifc)

WS25_A_DE_308_F_1

Anschluss Wand /
Fenster zirkulär & rückbaubar
WS25_A_DE_308_F_1

BIM Modell (ifc)

WS25_A_DE_309_F_1

Anschluss Wand / Tür, zirkulär & rückbaubar
WS25_A_DE_309_F_1

BIM Modell (ifc)

Außenwändeanschluss DWGs

W_WS25_40_Systemanschluss

Systemanschluss

WS25_A_DE_401_F_1

Anschluss Außenwand WS25 / Innenwand WS15
WS25_A_DE_401_F_1

BIM Modell (Ifc)

WS25_A_DE_402_F_1

Anschluss Außenwand Stahlbeton / Innenwand WS25
WS25_A_DE_402_F_1

BIM Modell (ifc)

WS25_A_DE_403_F_1

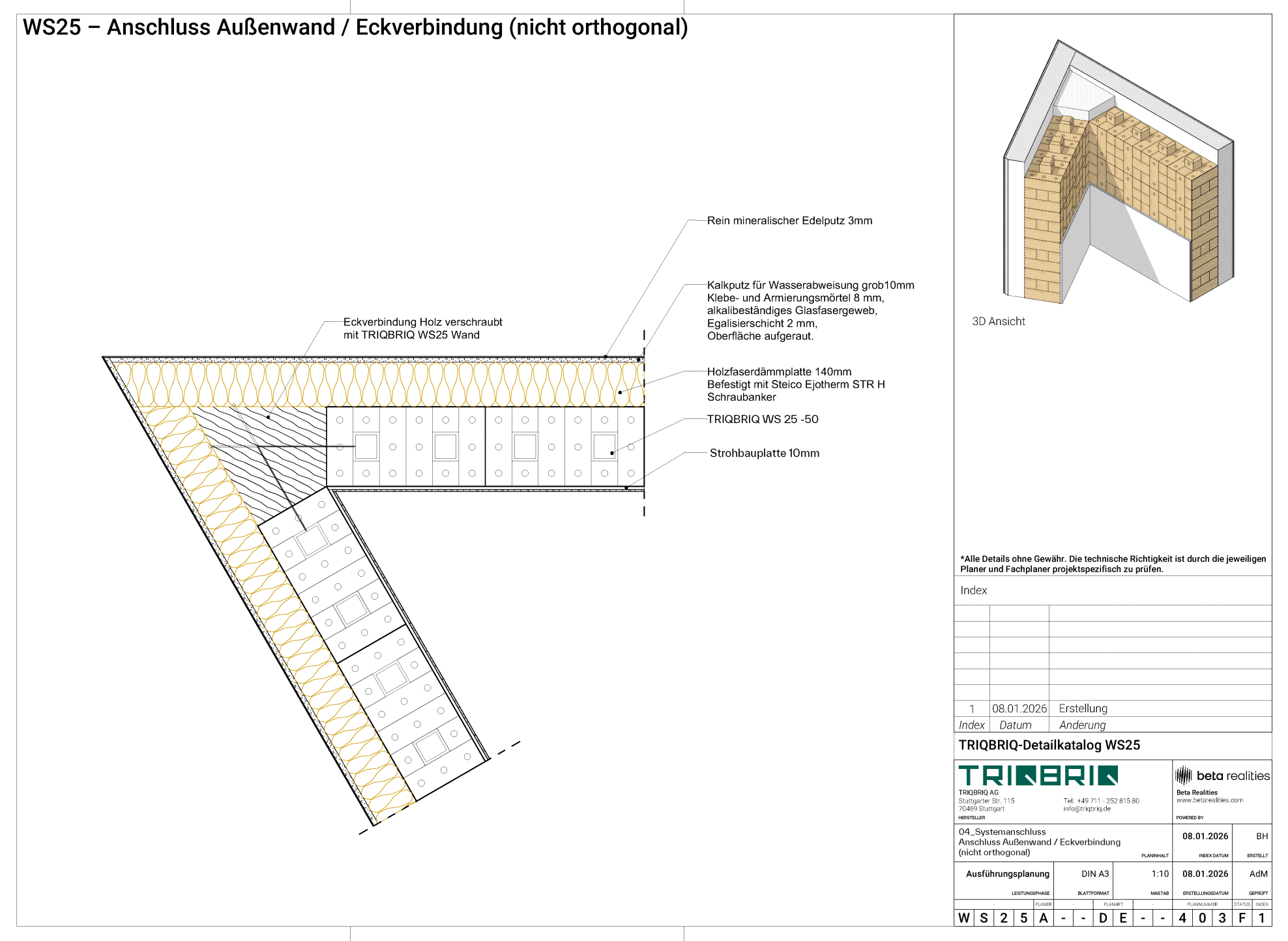

Anschluss Außenwand, Eckverbindung (nicht orthogonal)
WS25_A_DE_403_F_1

BIM Modell (ifc)

WS25_A_DE_404_F_1

Sonderbaustein WS25-50 mit vertikalen durchlaufenden Rippen
WS25_A_DE_404_F_1

BIM Modell (ifc)

Systemanschluss DWGs

W_WS25_50_Wandaufbau

Wandaufbau

WS25_A_DE_501_F_1

Wandaufbau mit Wärmedämmverbundsystem (WDVS)
WS25_A_DE_501_F_1

BIM Modell (ifc)

WS25_A_DE_502_F_1

Wandaufbau mit Wärmedämm-
verbundsystem & Sprühkork
WS25_A_DE_502_F_1

BIM Modell (ifc)

WS25_A_DE_503_F_1

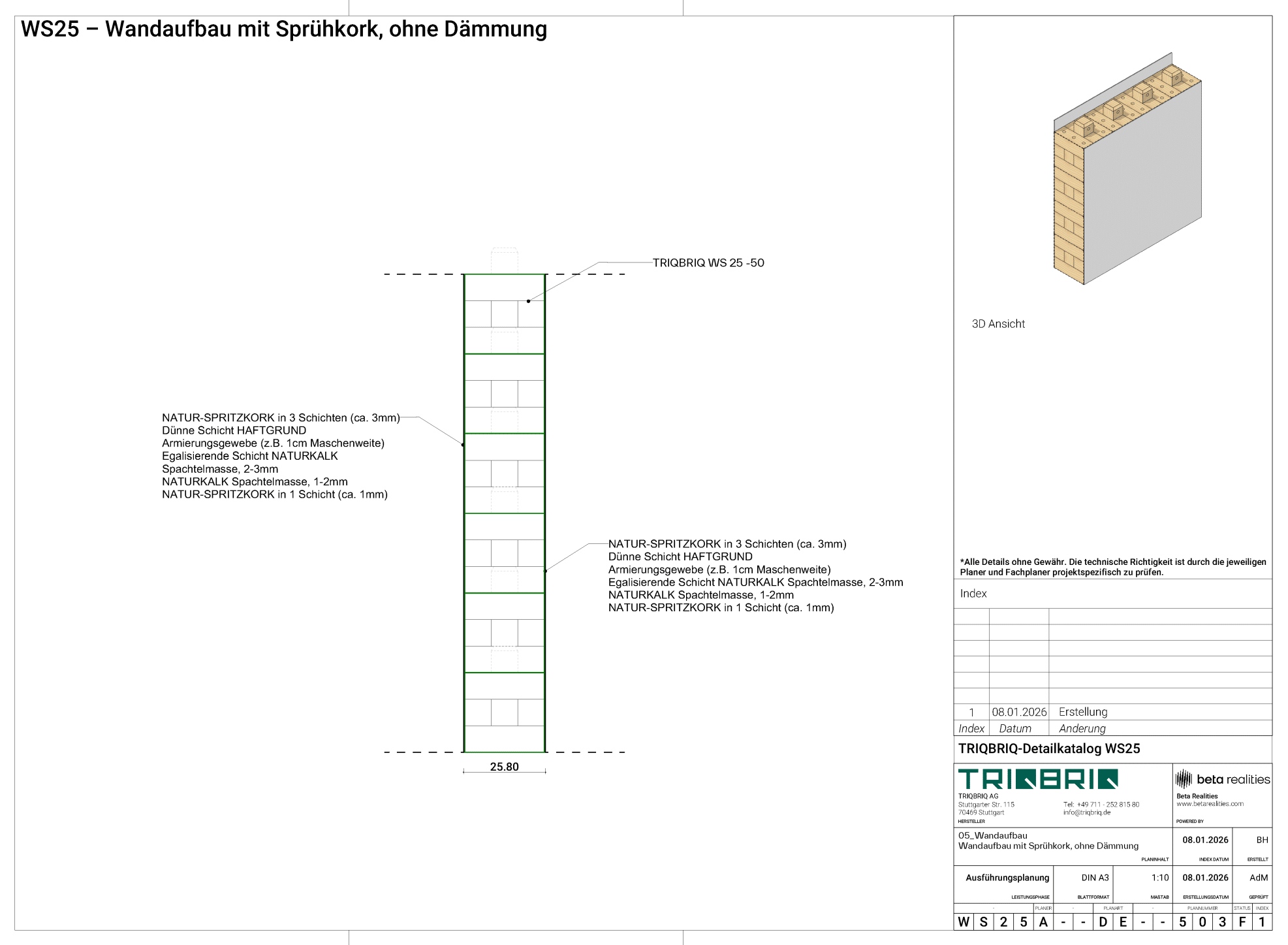

Wandaufbau mit
Sprühkork
WS25_A_DE_503_F_1

BIM Modell (ifc)

WS25_A_DE_504_F_1

Wandaufbau mit hinterlüfteter Holzschindel-Fassade
WS25_A_DE_504_F_1

BIM Modell (ifc)

WS25_A_DE_505_F_1

Wandaufbau mit vertikalen Holz-Fassadenprofilen, ohne Dämmung
WS25_A_DE_505_F_1

BIM Modell (ifc)

WS25_A_DE_506_F_1

Wandaufbau mit OSB-Beplankung zur Aussteifung
WS25_A_DE_506_F_1

BIM Modell (ifc)

WS25_A_DE_507_F_1

Wandaufbau mit vertikalen Holz-Fassadenprofilen
WS25_A_DE_507_F_1

BIM Modell (ifc)

WS25_A_DE_508_F_1

Wandaufbau mit brandschutz-
wirksamer GK-Beplankung (REI 120)
WS25_A_DE_508_F_1

BIM Modell (ifc)

WS25_A_DE_509_F_1

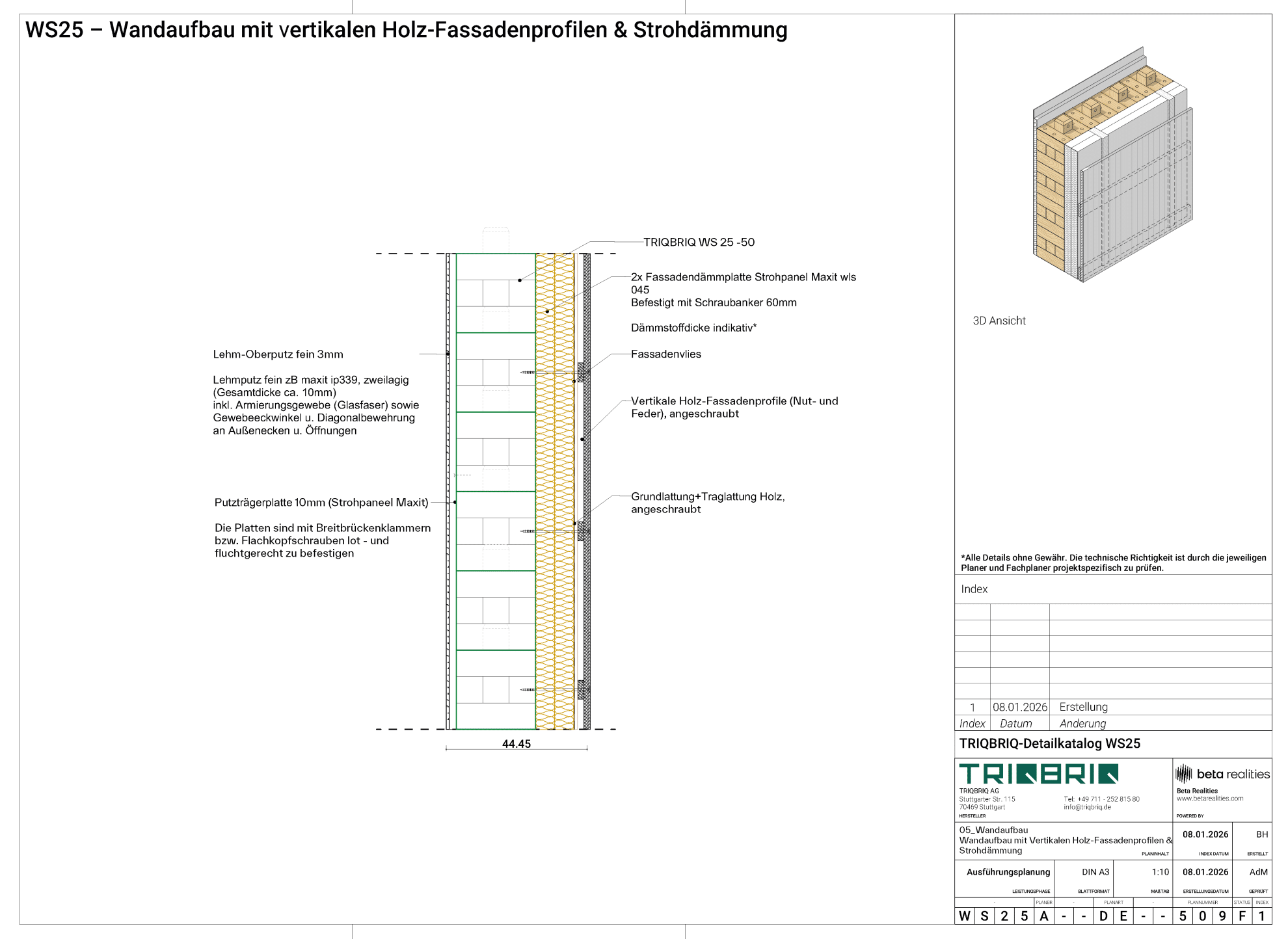

Wandaufbau mit vertikalen Holz-Fassadenprofilen & Strohdämmung
WS25_A_DE_509_F_1

BIM Modell (ifc)

WS25_A_DE_510_F_1

Wandaufbau mit vorkultivierter Fassadenpaneele
WS25_A_DE_510_F_1

BIM Modell (ifc)

WS25_A_DE_511_F_1

Wandaufbau gemäß
GEG-Anforderung
WS25_A_DE_511_F_1

BIM Modell (ifc)

WS25_A_DE_512_F_1

Wandaufbau für erhöhte energetische Anforderungen
WS25_A_DE_512_F_1

BIM Modell (ifc)

WS25_A_DE_513_F_1

Wandaufbau gemäß Effizienzhaus 40
WS25_A_DE_513_F_1

BIM Modell (ifc)

Wandaufbau DWGs

W_WS25_60_Öffnungen

Öffnungen

WS25_A_DE_601_F_1

Öffnungen mit KVH- oder Stahlstürzen (≤ 2,0 m bzw. ≥ 3,5 m)
WS25_A_DE_601_F_1

BIM Modell (ifc)

WS25_A_DE_602_F_1

Öffnungen mit

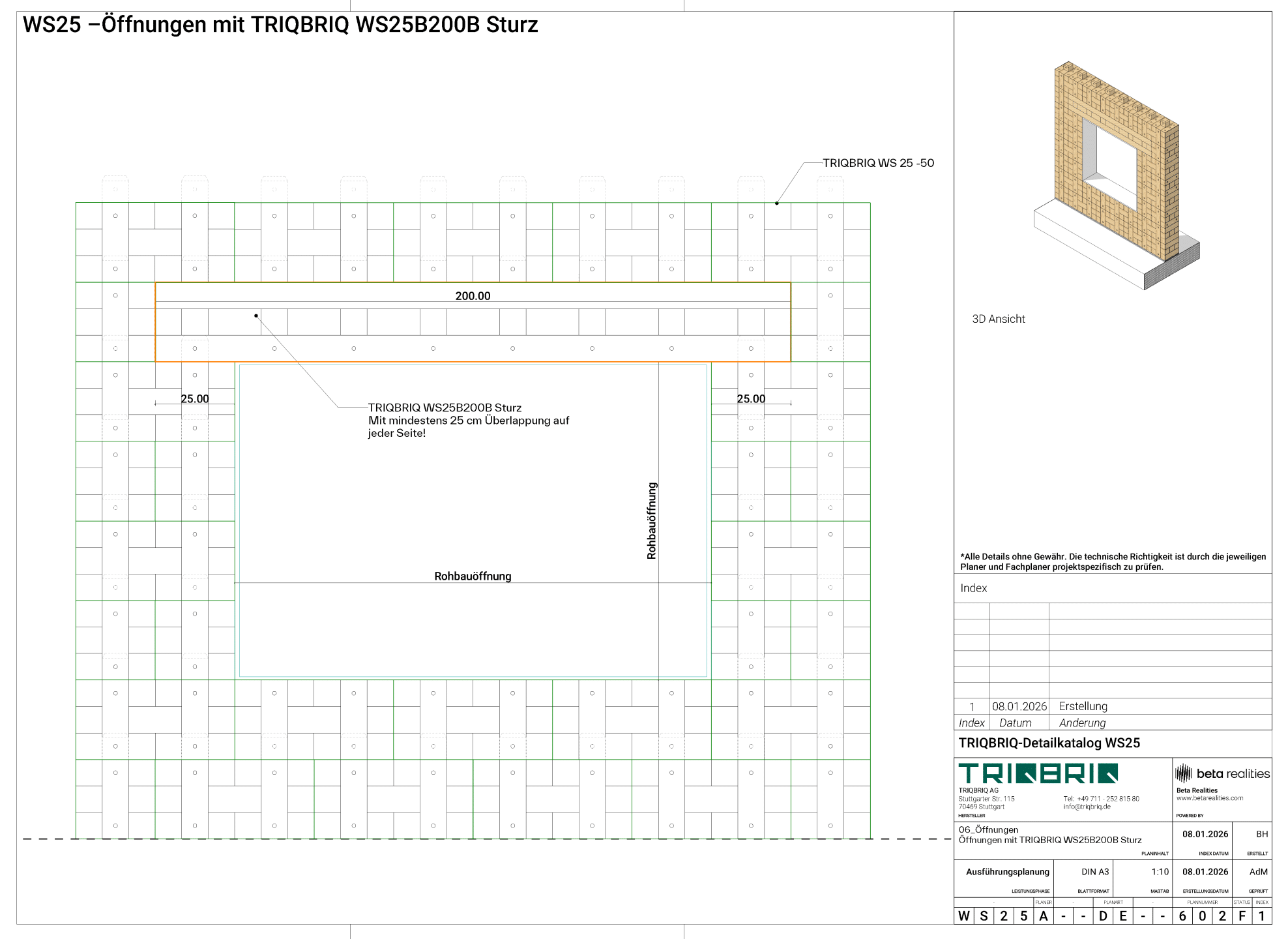

WS25B200B Sturz
WS25_A_DE_602_F_1

BIM Modell (ifc)

WS25_A_DE_603_F_1

Öffnungen mit KVH- oder Stahlstürzen außerhalb des Rasters
WS25_A_DE_603_F_1

BIM Modell (ifc)

WS25_A_DE_604_F_1

Türöffnungen mit KVH- oder Stahlstürzen außerhalb des Rasters
WS25_A_DE_604_F_1

BIM Modell (ifc)

Öffnungen DWGs
